TRA次郎 変圧器励磁突入電流・電圧低下率計算ツール（試験運用中）

電力系統側の接地方式を選択します。

変圧器の充電する側の巻線がY結線の場合に，その中性点の接地方式を選択します。充電する側の巻線がΔ結線の場合は「充電側がΔ結線」を選択してください。

系統の基準容量を入力します。系統の基準インピーダンスの計算で利用します。

系統の基準電圧を線間電圧で入力します。系統の基準インピーダンスの計算で利用するほか，変圧器充電時の電源電圧にもこの値を利用します。

系統の周波数を選択します。

電力系統と変圧器の間のインピーダンスZ1のうちリアクタンスの正相分を，系統基準容量および系統基準電圧により計算される基準インピーダンスに対する百分率で入力します。

電力系統と変圧器の間のインピーダンスZ1のうち抵抗の正相分を，系統基準容量および系統基準電圧により計算される基準インピーダンスに対する百分率で入力します。

電力系統と変圧器の間のインピーダンスZ1のうちリアクタンスの正相分を，系統基準容量および系統基準電圧により計算される基準インピーダンスに対する百分率で入力します。

電力系統と変圧器の間のインピーダンスZ2のうち抵抗の正相分を，系統基準容量および系統基準電圧により計算される基準インピーダンスに対する百分率で入力します。

変圧器の定格容量を入力します。

変圧器の結線を入力します。Yはスター結線，Δはデルタ結線で，Y-Δの場合，一次側巻線がスター，二次側巻線がΔ結線です。

一次側巻線の定格電圧を入力します。計算では一次側巻線に電圧が印加されます。

二次側巻線の定格電圧を入力します。

変圧器の自己容量ベースにおける一次・二次間のリアクタンス成分の百分率です。（変圧器の定格容量および定格電圧を基準容量，基準電圧とした場合に計算される基準インピーダンスに対するリアクタンス成分（漏れリアクタンスに相当）です。） なお，二巻線変圧器の場合は，一次側と二次側に半分ずつ配置されます。

巻線抵抗の入力方法を選択します。短絡試験の結果（二つの巻線の巻線抵抗の合算値）もしくは各巻線の抵抗値のいずれかを選択します。

一次巻線の巻線抵抗を入力します。

二次巻線の巻線抵抗を入力します。

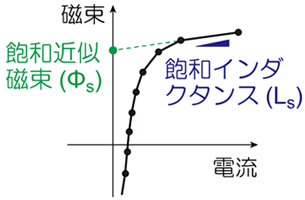

励磁インダクタンスの磁気飽和特性（電流－磁束特性）において，完全飽和領域の直線と縦軸との交点となる磁束を，定格磁束を1.0とした場合の比率もしくは磁束値を直接入力します。

励磁インダクタンスの磁気飽和特性（電流－磁束特性）において，完全飽和領域の直線の傾きを，変圧器の定格容量および定格電圧（充電側）を基準容量，基準電圧とした場合に計算される基準インピーダンスに対する百分率，もしくは，インダクタンス値（一次側巻線換算値）で入力します。

変圧器の一次側巻線を充電するタイミング（遮断器が導通するタイミング）における系統側の電圧位相をa相対地電圧正弦波基準で入力します。

変圧器の残留磁束を，定格磁束を1.0とした場合の比率で入力します。

変圧器の残留磁束を，定格磁束を1.0とした場合の比率で入力します。

変圧器の残留磁束を，定格磁束を1.0とした場合の比率で入力します。

計算を行う時間を入力します。
